Área de recorte: qué es, marcas de corte y diferencia con el sangrado
El área de recorte es uno de los conceptos fundamentales que debemos conocer cuando preparamos un diseño para impresión. De forma sencilla, indica el tamaño final que tendrá una pieza una vez realizado el corte.
Cuando diseñamos una tarjeta, folleto, cartel, libro, catálogo o cualquier otra pieza impresa, normalmente trabajamos con varias zonas: el formato final, el sangrado que se extiende más allá del corte y un margen de seguridad situado hacia el interior.
Las marcas de corte o marcas de recorte pueden utilizarse para indicar visualmente dónde debe realizarse ese corte durante la producción.
Sin embargo, conviene distinguir bien estos conceptos porque área de recorte, sangrado, margen de seguridad y marcas de corte no significan lo mismo.
En esta guía veremos qué es el área de recorte en diseño gráfico, cómo funcionan las marcas de corte, qué relación tiene con el sangrado y qué significan términos técnicos como TrimBox, BleedBox, CropBox y MediaBox en un archivo PDF.
¿Qué es el área de recorte?
El área de recorte representa la zona correspondiente al tamaño final de una pieza impresa después de realizar los cortes necesarios.
Por ejemplo, si queremos producir una tarjeta cuyo tamaño terminado sea de 85 × 55 mm, esas dimensiones representan el formato final que queremos obtener tras el corte.
El diseño puede contener elementos que se extiendan más allá de esos límites para crear sangrado, pero esa zona exterior no formará parte de la pieza terminada.
Por tanto, podemos entenderlo así:
- Dentro del área de recorte: contenido que formará parte del diseño final.
- Fuera del área de recorte: puede existir sangrado y otra información necesaria únicamente durante la producción.
¿Qué significa recortar en impresión?
Cuando una pieza se imprime profesionalmente, normalmente no se imprime exactamente hasta el borde de la hoja que posteriormente recibirá el usuario.
En muchos procesos se imprime sobre un soporte de mayor tamaño y después se corta hasta obtener las dimensiones finales.
Ese proceso puede realizarse mediante diferentes sistemas dependiendo del producto y de la maquinaria utilizada, como guillotinado, corte automático, troquelado u otros métodos de acabado.
Por eso es más preciso hablar de zona o línea de corte que afirmar que siempre será una guillotina concreta la que interprete las marcas.
¿Qué son las marcas de corte?
Las marcas de corte, también denominadas marcas de recorte o trim marks, son pequeñas líneas situadas fuera del formato final que indican dónde deben realizarse los cortes.
Normalmente aparecen en las esquinas del diseño y permiten identificar visualmente los límites del tamaño terminado.
Estas marcas quedan fuera de la pieza final y desaparecen una vez realizado el corte.
¿Las marcas de corte forman parte del diseño?
No forman parte del diseño que verá finalmente el usuario.
Son información de producción.
Por eso deben situarse fuera del área final y no deberían invadir el contenido de la pieza.
Cuando generamos un PDF profesional desde programas como Adobe InDesign o Illustrator, las marcas pueden incorporarse automáticamente durante la exportación si el proveedor de impresión las solicita.
Diferencia entre área de recorte y marcas de corte
Aunque están relacionadas, no son lo mismo.
| Área de recorte | Marcas de corte |
|---|---|
| Define el tamaño final de la pieza. | Indican visualmente dónde se realizará el corte. |
| Corresponde al contenido que quedará después de recortar. | Quedan fuera de la pieza terminada. |
| En PDF puede relacionarse con el TrimBox. | Son marcas gráficas utilizadas durante producción. |
¿Qué es el sangrado?
El sangrado es una zona adicional que se extiende más allá del tamaño final de recorte.
Se utiliza cuando un color, fotografía, ilustración o cualquier otro elemento debe llegar exactamente hasta el borde de la pieza terminada.
En lugar de terminar el elemento exactamente sobre la línea de corte, lo prolongamos unos milímetros hacia fuera.
De esta manera, si existe una pequeña desviación durante el proceso de corte, no aparecerá accidentalmente una línea blanca en el borde.
Diferencia entre área de recorte y sangrado
Esta diferencia es fundamental:
| Área de recorte | Área de sangrado |
|---|---|
| Representa el tamaño final. | Se extiende fuera del tamaño final. |
| Es lo que conservará la pieza terminada. | Normalmente se eliminará durante el corte. |
| Puede corresponder al TrimBox del PDF. | Puede corresponder al BleedBox. |
| No es un margen de error añadido. | Proporciona margen ante pequeñas variaciones de corte. |
Por tanto, el área de recorte no debe hacerse mayor para compensar el corte. Esa función corresponde al sangrado.
¿Cuánto sangrado hay que dejar?
No existe una medida universal válida para cualquier sistema de impresión.
En muchos trabajos de impresión comercial es habitual encontrar valores alrededor de 3 mm por cada lado, pero siempre debemos consultar las especificaciones de la imprenta.
Algunos productos, soportes y sistemas de producción pueden necesitar cantidades diferentes.
La regla correcta es sencilla: utiliza siempre el sangrado solicitado por el proveedor que vaya a producir el trabajo.
Ejemplo de área de recorte y sangrado
Imaginemos una pieza terminada de:
210 × 297 mm
Es decir, un formato A4.
Si la imprenta solicita 3 mm de sangrado en los cuatro lados, el diseño incluirá contenido hasta:
216 × 303 mm
Sin embargo, la pieza final seguirá midiendo:
210 × 297 mm
Los 3 mm adicionales de cada lado pertenecen al sangrado y se eliminan durante el corte.
¿Qué es el margen de seguridad?
Además del sangrado exterior, conviene trabajar con un margen de seguridad situado hacia el interior del área de recorte.
Sirve para evitar colocar elementos importantes demasiado cerca del borde.
Dentro de ese margen conviene mantener especialmente:
- Textos.
- Logotipos.
- Números.
- Códigos QR.
- Información de contacto.
- Elementos gráficos que no deban cortarse.
La distancia recomendada dependerá nuevamente del producto y de las especificaciones de producción.
Área de recorte, sangrado y margen de seguridad
Podemos imaginar una pieza impresa formada por tres zonas principales:
- Sangrado: zona exterior que se extiende más allá del corte.
- Área final o de recorte: tamaño que tendrá la pieza terminada.
- Margen de seguridad: zona interior en la que mantenemos alejados del borde los elementos importantes.
Comprender estas tres áreas permite preparar correctamente prácticamente cualquier pieza destinada a impresión.
¿Qué ocurre si no dejamos sangrado?
Si un fondo o una imagen debe llegar hasta el borde y termina exactamente sobre la línea teórica de corte, una pequeña desviación puede dejar visible una fina franja del papel.
Por ejemplo, si tenemos una tarjeta con fondo negro y no incluimos sangrado, después del corte podría aparecer una línea blanca en alguno de sus lados.
Extender el fondo hacia el área de sangrado evita este problema.
¿Todo tiene que llegar hasta el sangrado?
No.
Solo deben extenderse hasta el sangrado aquellos elementos que queremos que lleguen hasta el borde una vez terminada la pieza.
Por ejemplo, normalmente extenderíamos:
- Fondos de color.
- Fotografías a sangre.
- Ilustraciones que llegan al borde.
- Texturas de fondo.
En cambio, textos y logotipos suelen mantenerse dentro del margen de seguridad.
¿Qué significa imprimir a sangre?
Decimos que una imagen o diseño está a sangre cuando llega hasta el borde físico de la pieza terminada sin dejar margen visible de papel.
Para conseguirlo correctamente, el elemento debe extenderse más allá de la línea de corte dentro del área de sangrado.
Por tanto:
“A sangre” describe el resultado final; “sangrado” es la extensión adicional que permite producirlo correctamente.
¿Qué es TrimBox en un PDF?
Cuando trabajamos con archivos PDF profesionales aparecen varios cuadros o boxes que describen diferentes límites de la página.
El TrimBox define las dimensiones finales de la página después del corte.
Es, por tanto, el concepto técnico de PDF que más directamente se corresponde con el tamaño final de recorte de una pieza.
¿Qué es BleedBox?
El BleedBox define el área relacionada con el sangrado.
Se extiende más allá del TrimBox e incluye la zona adicional necesaria para que imágenes, colores y fondos puedan llegar correctamente hasta el borde después del corte.
De forma sencilla:
TrimBox = tamaño final.
BleedBox = tamaño final + sangrado.
¿Qué es CropBox?
Este término puede generar bastante confusión porque crop significa literalmente recortar.
Sin embargo, dentro de la estructura de un PDF, el CropBox no es lo mismo que el TrimBox.
El CropBox determina qué parte de la página se muestra o se imprime en determinados contextos.
El TrimBox, en cambio, es el que representa específicamente las dimensiones finales previstas después del recorte en producción.
Por eso, cuando hablamos profesionalmente del tamaño acabado de una pieza impresa, es importante no confundir ambos cuadros.
¿Qué es MediaBox?
El MediaBox representa el tamaño físico general de la página PDF.
Puede contener dentro de él otros cuadros utilizados para definir diferentes zonas del documento.
De forma simplificada, un PDF destinado a producción puede contener:
- MediaBox: tamaño general de la página.
- CropBox: zona visible o imprimible.
- TrimBox: tamaño final después del corte.
- BleedBox: zona necesaria para el sangrado.
- ArtBox: zona que delimita el contenido significativo.
TrimBox, BleedBox y CropBox: diferencias
| Cuadro PDF | Qué representa |
|---|---|
| TrimBox | Dimensiones finales después del recorte. |
| BleedBox | Área de sangrado alrededor del tamaño final. |
| CropBox | Área que se muestra o imprime. |
| MediaBox | Dimensiones generales de la página PDF. |
| ArtBox | Área correspondiente al contenido significativo de la página. |
¿Las marcas de corte determinan el TrimBox?
No deberíamos confundir la información gráfica con los límites internos del PDF.
Las marcas de corte son líneas visibles que indican dónde debe realizarse el corte.
El TrimBox es una definición interna del archivo PDF que establece las dimensiones finales previstas.
Un archivo correctamente preparado puede contener ambos elementos, pero cumplen funciones distintas.
¿Qué son las marcas de registro?
Las marcas de registro tampoco son lo mismo que las marcas de corte.
Se utilizan principalmente en procesos de impresión para facilitar la alineación de las distintas separaciones de color.
| Marcas de corte | Marcas de registro |
|---|---|
| Indican dónde cortar. | Ayudan a comprobar la alineación de separaciones. |
| Relacionadas con el tamaño final. | Relacionadas con el registro de impresión. |
| Aparecen cerca de las esquinas del corte. | Suelen utilizar símbolos específicos de registro. |
¿Qué otras marcas puede tener un archivo para imprenta?
Dependiendo del flujo de producción, un PDF puede incorporar diferentes marcas de impresora.
Entre ellas podemos encontrar:
- Marcas de corte o límite.
- Marcas de registro.
- Barras de color.
- Información de página.
Eso no significa que debamos activar automáticamente todas las marcas al exportar.
La imprenta debe indicar cuáles necesita realmente.
¿Hay que incluir siempre marcas de corte?
No necesariamente.
Este es otro error frecuente cuando empezamos a preparar artes finales.
Algunas imprentas solicitan un PDF con marcas de corte y otras prefieren recibir el archivo únicamente con su sangrado y los cuadros PDF correctamente definidos.
En flujos automatizados, la imposición y las marcas pueden añadirse posteriormente dentro del propio sistema de producción.
Por tanto, antes de marcar todas las opciones de exportación debemos consultar las especificaciones concretas del proveedor.
¿Cómo crear área de recorte y sangrado en InDesign?
Adobe InDesign permite definir el tamaño final del documento y añadir una zona de sangrado desde el propio proceso de creación.
De forma general:
- Crea un documento con las dimensiones finales de la pieza.
- Define el sangrado solicitado por la imprenta.
- Mantén los textos y elementos importantes dentro de un margen de seguridad.
- Extiende hasta el sangrado todas las imágenes y fondos que deban llegar al borde.
- Exporta el PDF siguiendo las especificaciones de producción.

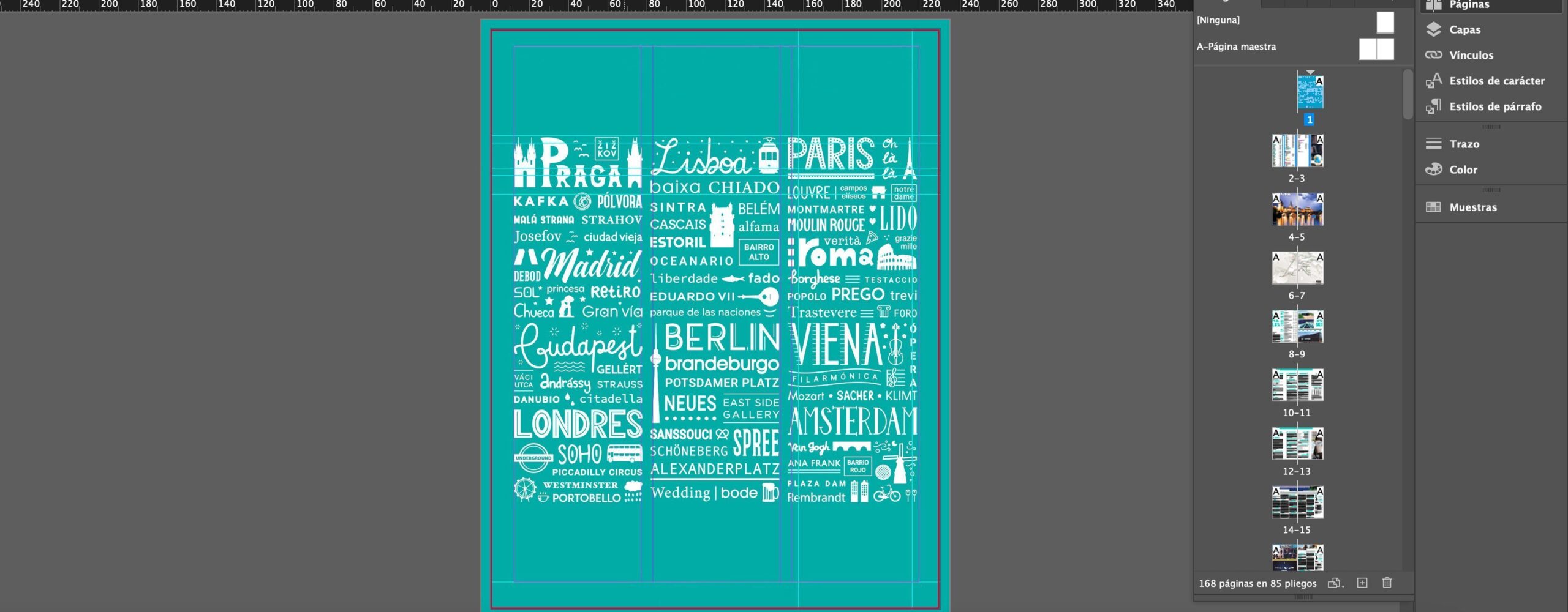

La línea que delimita la página representa el tamaño final, mientras que las guías exteriores de sangrado indican hasta dónde deberían extenderse los elementos a sangre.
¿Cómo exportar marcas de corte y sangrado desde InDesign?
Al exportar un documento mediante Adobe PDF (Impresión), InDesign dispone de un apartado denominado Marcas y sangrados.
Desde él podemos controlar opciones como:
- Marcas de corte.
- Marcas de registro.
- Barras de color.
- Información de página.
- Valores de sangrado.
Si el documento ya contiene el sangrado correcto, podemos utilizar los valores definidos en el propio archivo.
De nuevo, no es necesario activar todas las marcas simplemente porque el PDF vaya a imprenta.
Área de recorte en Illustrator
En Adobe Illustrator también debemos distinguir varios conceptos.
La mesa de trabajo establece los límites principales del diseño y podemos definir sangrado al crear o configurar el documento.
Illustrator permite además crear marcas de recorte alrededor de determinados objetos y añadir marcas de impresora al generar un PDF.
Las marcas de recorte no modifican por sí mismas el contenido de la ilustración: sirven para indicar los límites donde se pretende realizar el corte.
¿Mesa de trabajo y área de recorte son lo mismo en Illustrator?
No exactamente, aunque en determinados trabajos pueden coincidir visualmente.
La mesa de trabajo define el espacio principal de trabajo y de salida del documento.
Las marcas de recorte son elementos de producción que pueden indicar dónde debería cortarse una pieza.
Por ejemplo, dentro de una misma mesa de trabajo grande podríamos colocar varias tarjetas y generar marcas alrededor de cada una para preparar una composición concreta.
¿Cómo crear marcas de recorte en Illustrator?
Illustrator permite generar marcas alrededor de un objeto seleccionado.
Dependiendo del flujo de trabajo, podemos trabajar con las opciones de marcas de recorte disponibles en el programa o añadir las marcas correspondientes durante la exportación o impresión.
Sin embargo, si el archivo se va a entregar a una imprenta, lo más importante es comprobar primero cómo quiere recibir los artes finales.
¿Cómo comprobar TrimBox y BleedBox en Acrobat?
Adobe Acrobat Pro dispone de herramientas de producción que permiten revisar los diferentes cuadros de página de un PDF.
Podemos comprobar límites como:
- CropBox.
- ArtBox.
- TrimBox.
- BleedBox.
Esto resulta especialmente útil para comprobar que un PDF destinado a imprenta contiene correctamente tanto el tamaño final como la zona de sangrado.
Errores frecuentes al preparar el área de recorte
Confundir tamaño final y sangrado
El tamaño de recorte representa la dimensión terminada. El sangrado es una zona adicional.
Hacer el documento más grande para crear sangrado
En programas profesionales normalmente no necesitamos modificar arbitrariamente las dimensiones finales de la página.
Definimos el documento con su tamaño terminado y configuramos el sangrado como una zona exterior independiente.
Colocar textos demasiado cerca del borde
Aunque un texto se encuentre técnicamente dentro del área de recorte, puede quedar demasiado cerca del corte.
Por eso utilizamos un margen de seguridad.
No prolongar los fondos hasta el sangrado
Si queremos que una fotografía o color llegue al borde, debe extenderse más allá de la línea final de corte.
Añadir todas las marcas de impresora automáticamente
Más marcas no significa necesariamente un archivo mejor preparado.
Debemos entregar lo que solicite realmente el flujo de producción.
Poner manualmente las marcas demasiado cerca
Una marca de producción mal colocada puede terminar interfiriendo con la zona que debería conservarse.
Siempre que sea posible resulta más seguro utilizar las herramientas específicas de exportación del software.
Confundir CropBox y TrimBox
Que ambos términos estén relacionados con recortar no significa que representen lo mismo dentro de un PDF.
Para impresión profesional, TrimBox es el cuadro que representa específicamente las dimensiones terminadas después del corte.
Ejemplo práctico: preparar una tarjeta para imprenta
Supongamos que tenemos que diseñar una tarjeta de 85 × 55 mm y la imprenta nos solicita 3 mm de sangrado.
Configuraríamos:
- Tamaño final / recorte: 85 × 55 mm.
- Sangrado: 3 mm alrededor de la pieza.
- Fondos e imágenes a sangre: prolongados hasta el límite exterior del sangrado.
- Texto y logotipo: situados dentro de un margen de seguridad adecuado.
Después exportaríamos el PDF utilizando las condiciones indicadas por la imprenta.
No crearíamos una tarjeta de 91 × 61 mm diciendo que ese es su tamaño final: esas dimensiones simplemente incluyen los 3 mm adicionales por cada lado.
Preguntas frecuentes sobre el área de recorte
¿Qué es el área de recorte en diseño gráfico?
Es la zona que representa el tamaño final de una pieza después de realizar el corte.
¿Qué son las marcas de recorte?
Son pequeñas líneas situadas fuera del formato final que indican visualmente dónde debe realizarse el corte.
¿Área de recorte y sangrado son lo mismo?
No. El área de recorte corresponde al tamaño terminado y el sangrado es una zona adicional situada alrededor.
¿Qué es TrimBox?
Es el cuadro de un PDF que define las dimensiones previstas de la página una vez recortada.
¿Qué es BleedBox?
Es el cuadro del PDF que representa el área correspondiente al sangrado utilizado para producción profesional.
¿CropBox y TrimBox son lo mismo?
No. CropBox controla la zona visible o imprimible en determinados contextos, mientras que TrimBox representa las dimensiones finales previstas después del recorte.
¿Cuánto sangrado hay que dejar?
Depende de la imprenta y del producto. En muchos trabajos gráficos se utilizan alrededor de 3 mm, pero siempre debes utilizar la medida solicitada por tu proveedor.
¿Hay que poner siempre marcas de corte?
No. Algunas imprentas las solicitan y otras prefieren archivos sin ellas porque las generan posteriormente durante la imposición.
¿Las marcas de registro son marcas de corte?
No. Las marcas de corte indican dónde recortar; las de registro se utilizan para comprobar o facilitar la alineación de las separaciones de impresión.
¿Todo lo que queda fuera de las marcas de corte se elimina?
En la pieza física terminada, la zona exterior al corte normalmente no permanece. Sin embargo, dentro del archivo pueden existir sangrado, marcas e información de producción que son necesarias antes de realizar ese corte.
En resumen: qué es el área de recorte
El área de recorte representa el tamaño que tendrá una pieza una vez finalizado el proceso de corte.
Está estrechamente relacionada con otros conceptos de preimpresión:
- Marcas de corte: indican dónde cortar.
- Sangrado: prolonga los elementos más allá del corte para evitar bordes blancos.
- Margen de seguridad: mantiene la información importante alejada del borde.
- TrimBox: define en un PDF las dimensiones finales después del recorte.
- BleedBox: representa el área destinada al sangrado.
Preparar correctamente estas zonas es fundamental para evitar problemas cuando un diseño pasa de la pantalla a un producto impreso real.
Y, como ocurre con casi todos los aspectos de artes finales, las especificaciones de la imprenta siempre deben tener prioridad sobre cualquier configuración genérica.
¿Quieres aprender más términos de diseño?
Si quieres seguir aprendiendo conceptos relacionados con diseño gráfico, impresión, maquetación y artes finales, puedes consultar mi Diccionario de Diseño Gráfico Completo.
¿Estás buscando un diseñador gráfico o ilustrador para tu marca?
Si buscas un diseñador gráfico o ilustrador para desarrollar las piezas visuales de tu proyecto o tu marca y te gustaría contar conmigo, puedes escribirme a info@taniaizquierdo.com.
Estaré encantada de conocer tu proyecto, asesorarte y preparar un presupuesto adaptado a tus necesidades.
También puedes consultar mi portfolio profesional de diseño e ilustración, donde encontrarás una selección de proyectos realizados para diferentes clientes y marcas.
No hay comentarios
